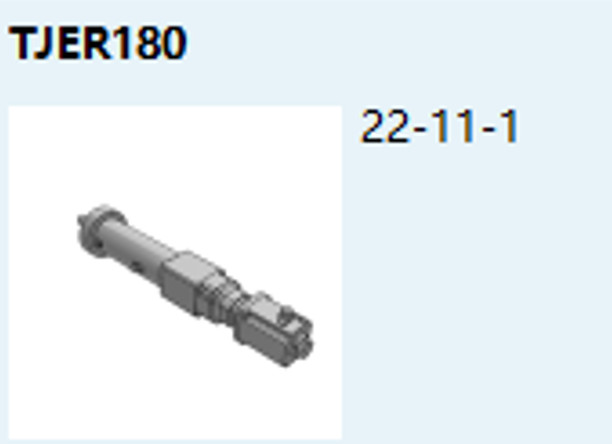

TJER180 Cylindre électrique linéaire / pliable haute performance
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | TJ |
| Certification | ISO9001:2015,CE |
| Numéro de modèle | TJER180 |
| Quantité de commande min | 1 pièces |
| Prix | negotiable |
| Détails d'emballage | Emballage extérieur: carton ou boîte non en bois;emballage de coussin: mousse EPE |
| Délai de livraison | 3 à 4 semaines |
| Conditions de paiement | T/T, paiement de 30% à l'avance, 70% avant la livraison |
| Capacité d'approvisionnement | 800 PCs par mois |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom | TJER180 | Matériel | D'autres matériaux |
|---|---|---|---|
| Couleur | norme : le blue&silvery de marine, d'autres peut être adapté aux besoins du client | Vitesse | jusqu'à 300 mm/s |
| Répétabilité | ± 0,01 mm | Un AVC | 50 à 3000 mm |
| force de sortie | jusqu'à 100KN | type de connexion de moteur | linéaire/parallèle |
| anti-rotation interne | Avec/sans | Plomb à vis | 10,20 mm |
| type de connexion de charge | masculin, femelle, boulon en U, charnière principale de boule et adapté aux besoins du client | ||
| Mettre en évidence | Cylindre électrique linéaire à haute performance,Cylindre électrique à haute performance,Servo-cylindre électrique haute performance |
||
Description de produit
1.Je vous en prie.parallèlePle principe
Nom du produit Servo-bouteille électrique numéro de modèle TJER180
Fabricant TONGJIN PRECISION Couleur du produit comme indiqué
Type de produit Manuel/Automatique Si à personnaliser Personnalisable
2Définition du modèle de produit
Exemple:Le TJER220 S800 B. Pour R 05 Une M C 20 05 0 P11 O/C N/P
|
Le TJER220Je ne sais pas.Numéro de série.
Le TJER190 Le TJER220 TJER250 |
S800 ¢Une attaque efficace
TJER160:50 à 1500 mm TJER190:50 à 2000 mm TJER220:50 à 2500 mm TJER250:50 à 3000 mm |
BType de vis
B: vis à bille C:Vuille à rouleaux |
|
RAnti-rotation
T: sans |
05Je ne sais pas.Plomb à vis TJER190:10,20 mm TJER220:10,20 mm TJER250:10,20 mm |
A??Type de montage du moteur B:parallèlement |
|
MJe ne sais pas.Type de montage du cylindre
M1:monture latérale double M2:monture à tour de côté M3:monture de la bride avant M4:monture de la bride arrière M5:Montage de la clef arrière M6:monture de l'arbre arrière MX: personnalisé
|
C¢ ChargeCsur le sujetLe type
C1: mâle C2:Femme C3: boulons en U C4:La charnière de la tête de balle CX: personnalisé |
20Je ne sais pas.Le pouvoir
01Pour les appareils électriques 02Une puissance de 200 W. 04400 W 08: 750 W 101000 W 202000 W 30Réduction de la consommation |
|
05 ¢Taux de réduction
055 contre 1. 10Dix contre un. 20Vingt contre un. |
2NombreJe vous en prie.fLimiterSles sorcières
(En mode par défaut, l'interrupteur NPN est normalement ouvert) |
O/CJe ne sais pas.Commutateurs de limite
O: normalement ouvert C: normalement proche
|
|
N/PJe ne sais pas.Type de détecteur
N: NPN P:PNP |
- Je ne sais pas.
1Pour assurer un coup efficace, il faut réserver 5 mm d'espace entre les deux extrémités.
2Le capteur ne pouvait pas être monté sur le même côté du moteur lorsque le moteur est monté parallèlement.
3. Le couple d'entraînement du servo-cylindre électrique
| Spécification de vis | 6310 | ||||||||
|
Puissance nominale standard du moteur KW |
5.5 | 7.5 | |||||||
|
Le couple nominal du moteur N·m |
35 | 48 | |||||||
|
Vitesse nominale du moteur r/min |
1500 | 1500 | |||||||
| Taux de réduction | 5 | 7 | 5 | 7 | |||||
|
Poussée nominale standard du moteur kN |
98.91 | 100 | 100 | 100 | |||||
|
Vitesse nominale standard du moteur en mm/s |
50 | 36 | 50 | 36 | |||||
|
Précision de positionnement répétée en mm |
Pour les véhicules à moteur à combustion02 | ||||||||
|
Voyage effectif maximal en mm |
2000 | ||||||||
|
Poussée maximale de charge kN |
100 | ||||||||
|
Vitesse maximale de dilatation mm/s |
250 | ||||||||
|
Commutateur de proximité (à 3 fils) |
L'appareil doit être équipé d'un dispositif de détection des risques. IME18-08BNOZW2S ((Normalement près) |
NPN Longueur de ligne 2M |
|||||||
|
IME18-08BPSZW2S ((Normalement ouvert) IME18-08BPOZW2S ((Normalement près) |
PNP Longueur de ligne 2M |
||||||||
| Spécification de vis | 6320 | |||||||||||
|
Puissance nominale standard du moteur KW |
5.5 | 7.5 | ||||||||||
|
Le couple nominal du moteur N·m |
35 | 48 | ||||||||||
|
Vitesse nominale du moteur r/min |
1500 | 1500 | ||||||||||
| Taux de réduction | 5 | 7 | 10 | 12 | 5 | 7 | 10 | 12 | ||||
|
Poussée nominale standard du moteur kN |
49.46 | 69.24 | 98.91 | 118.69 | 67.82 | 94.95 | 120 | 120 | ||||
|
Vitesse nominale standard du moteur en mm/s |
100 | 71 | 50 | 42 | 100 | 71 | 50 | 42 | ||||
|
Précision de positionnement répétée en mm |
Pour les véhicules à moteur à combustion02 | |||||||||||
|
Voyage effectif maximal en mm |
2000 | |||||||||||
|
Poussée maximale de charge kN |
130 | |||||||||||
|
Vitesse maximale de dilatation mm/s |
250 | |||||||||||
|
Commutateur de proximité (à 3 fils) |
L'appareil doit être équipé d'un dispositif de détection des risques. IME18-08BNOZW2S ((Normalement près) |
NPN Longueur de ligne 2M | ||||||||||
|
IME18-08BPSZW2S ((Normalement ouvert) IME18-08BPOZW2S ((Normalement près) |
PNP Longueur de ligne 2M | |||||||||||
4. Applications
Domaines d'application Équipement militaire, équipement expérimental et récréatif, machines et équipements alimentaires et médicaux, et autres équipements de production.
(1) Équipement militaire:radar, érigateur de missiles, plateforme d'oscillation de véhicule blindé, équipement spécial et autres navires de guerre et porte d'avion,ouverture, réglage de la hauteur du siège, système de suivi des armes,actionneur,soutien de levage expérimental, réglage de l'action en direction haute et basse de l'artillerie de char, poussée du carburant de fusée, ouverture de la porte du four, etc.
(2) Équipement spécial:ligne de production d'automatisation industrielle, ligne de montage, transmission logistique, plateforme de levage, commande de décalage, commande de soupape, manipulateur de coordonnées,équipement mécanique CT couteau Kama, industrie alimentaire et pharmaceutique, machine-outil CNC, machine à emballer dans l'industrie, presse électronique automobile, indexation des machines de remontage d'équipements textiles, contrôle de la position des matrices, serrage, perçage,positionnement.
(3) Équipement expérimental: plateforme de simulation, banc d'essai, machine à ondes, équipement d'essai, etc.
Ce type est particulièrement adapté pour:
Servo pressing, ligne de production d'assemblage de moteur et vous pouvez également acheter notre logiciel de servo pressing ensemble.
5Pourquoi nous avoir choisis?
1- Structure compacte et petite taille.
2- Haute rigidité, faible inerté et réponse rapide.
3- Haute fiabilité et longue durée de vie.
4. Économie d'énergie et moins de bruit.
5- Montage et utilisation pratiques, entretien simple.
6Une année d'assurance qualité, service de maintenance à vie.
