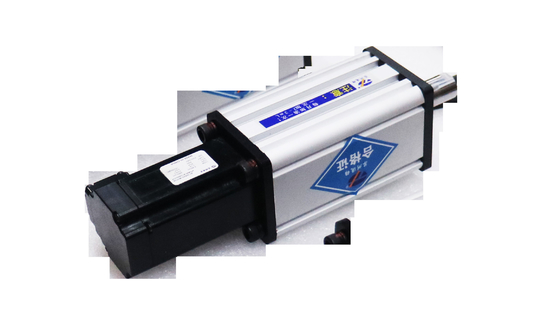

50~1200mm Connexion directe/connexion à la ceinture Servo cylindre électrique,matériau en alliage d'aluminium beau et léger
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | TJ |
| Certification | ISO9001:2008,CE |
| Numéro de modèle | TJE135 |
| Quantité de commande min | 1 pcs |
| Prix | negotiable |
| Détails d'emballage | emballage externe : carton ou boîte non en bois ; emballage de coussin : Mousse d'EPE |
| Délai de livraison | 3-4 semaines |
| Conditions de paiement | T/T, paiement de 30% à l'avance, 70% avant la livraison |
| Capacité d'approvisionnement | 800 PC par mois |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Matériel | D'autres matériaux | Couleur | norme : le blue&silvery de marine, d'autres peut être adapté aux besoins du client |
|---|---|---|---|
| Vite de mise en service | jusqu'à 500mm/s | Répétabilité | ± 0,01 mm |
| Un AVC | 50~1200mm | force de sortie | jusqu'à 50KN |
| type de connexion de moteur | linéaire/parallèle | anti-rotation interne | Avec/sans |
| Plomb à vis | 10,20,50mm | type de connexion de charge | masculin, femelle, boulon en U, charnière principale de boule et adapté aux besoins du client |
| Mettre en évidence | electric cylinder actuators,electric cylinder linear actuator |
||
Description de produit
1Définition du modèle de produit
les photos et les photos
Exemple: TJE075 S100 B. Pour R 05 Une M C 2 P11 O/C N/P
|
N° de série TJE075
TJE040:44×44 mm TJE065:64×64 mm TJE075:75×75 mm TJE095:93 × 93 mm TJE110:111 × 111 mm TJE135:134×134 mm |
S100 Œuvre effective
TJE040:50 à 200 mm TJE065:50 à 250 mm TJE075:50 à 600 mm TJE095:50 à 800 mm TJE110:50 à 1000 mm TJE135:50 à 1200 mm |
|
Type de vis B
A:Vuille d'accueil B: vis à bille C:Vuille à rouleaux |
RAnti-rotation
R: Avec T:Sans ((TJE040 toujours sans cette fonction) |
|
05Vuille à vis
TJE040: 4 mm TJE065:4, 5, 10, 16,20 mm TJE075:4, 5, 10, 20, 40 mm TJE095:4, 5, 6, 8, 10, 25 mm TJE110:5, 6, 8, 10, 20, 32 mm TJE135:10, 20, 50 mm |
Type de montage du moteur
B:parallèlement |
|
Type de montage du cylindre
M1:monture latérale double M2:monture à tour de côté M3:monture de la bride avant M4:monture de la bride arrière M5:Montage de la clef arrière M6:monture de l'arbre arrière MX: personnalisé |
Le type de connexion de charge
C1: mâle C2:Femme C3: boulons en U C4:La charnière de la tête de balle CX: personnalisé |
|
Nombre d'interrupteurs de limite
(En mode par défaut, l'interrupteur NPN est normalement ouvert) |
Commutateurs de limite O/C
O: normalement ouvert C: normalement proche |
|
Type de détecteur
N: NPN P:PNP |
| Réglateur de grille + Capteur de force |
|
Capteur de force:1 4-20mA 2 0 à 10 V Réglateur de grille: 1 TTL 24V 2 RS422 (différence de 5 V) |
|
Si la pièce est manquante, cela signifie qu'il n'y a ni règle de grille ni capteur de force. P01:uniquement avec règle de grille TTL ((24V) P10:uniquement avec règle de grille 4-20mA |
Je vous en prie.:
1)Pour assurer une course efficace, il est nécessaire de réserver 5 mm d'espace entre les deux extrémités.
2) Le capteur ne pouvait pas être monté sur le même côté du moteur lorsque le moteur est monté parallèlement.
2. Guide de sélection de la bouteille électrique
les tableaux
3. Liste des pièces périphériques
| Nom | Expliquer |
| 1- HNC/CRHNC Pièce de montage | Lorsque le moteur est monté parallèlement, cette partie est utilisée pour installer les roulements et les capuchons de l'extrémité du réducteur. |
| 2- FNC/CRFNG Partie de montage de la bride | Lorsque le moteur est monté parallèlement, cette partie est utilisée pour installer les roulements et les capuchons de l'extrémité du réducteur. |
| 3- ZNCF/CRZNG Partie de montage du trépied | Lorsque le moteur est monté parallèlement, cette partie est utilisée pour installer les roulements et les capuchons de l'extrémité du réducteur. |
| Les roulements à trunnion doivent être équipés d'un roulement à trunnion de type LNZG/CRLNZG | Pour le trunnion monté sur le bloc de cylindre. |
| 5- SNC Joule à double fente | Pour le moteur monté parallèlement. |
| 6- LSNG Rameau sphérique à clefs de charnière | Pour le moteur monté parallèlement, avec roulement sphérique. |
| 7- LSNSG Rameau sphérique de clef de charnière | Pour le moteur monté parallèlement, avec roulement sphérique, synthèse de soudage. |
| 8- SNCS Partie de montage à double clef | Pour le moteur monté parallèlement, avec roulement sphérique. |
| 9- LBG Double clivage | Pour le moteur monté parallèlement, avec roulement sphérique. |
| Partie de montage à double clef | Pour le moteur monté parallèlement. |
| aA- Partie de montage à double fente | Pour le moteur monté parallèlement, avec roulement sphérique. |
| aB- Partie de montage à double clef | Pour le moteur monté parallèlement. |
| aC- roulement à clef | Pour le moteur monté parallèlement. |
| aD- roulement à charnière sphérique Clevis | Pour le moteur monté parallèlement, avec roulement sphérique. |
| aE- roulement à trunnion | Pour être monté dans n'importe quelle position du cylindre. Si le moteur est monté parallèlement, la position de montage ne peut pas être près du moteur. |
| aF- Partie de montage du pied | Pour le moteur monté axialement. |
| aG- roulement des joints | Avec un roulement sphérique. |
| aH- Flange de raccordement | Pour compenser la déviation radiale. |
| Toutes les deux | Pour l'oscillation du cylindre dans un avion. |
| bJ - Partie auto-connectée | Pour compenser les déviations radiales et angulaires. |
| bA- roulement à clef sphérique à charnière à angle droit | Pour le roulement des joints. |
| bB- double clef | Pour l'installation du balancier de cylindre. |
| bC- Unité de guidage | Prévenir la torsion de la bouteille par un couple élevé |
| bD - Commutateurs de proximité | Pour tester la position, peut être intégré dans la fente de montage du capteur. |
| bE- Couverture de fente | Pour empêcher la poussière d'entrer. |
| bF- Composants d'installation parallèle | Pour le moteur monté parallèlement. |
| bG- Composants d'installation axiale | Pour le moteur monté axialement. |
4. Applications
★ Équipement militaire: radar, électeur de missiles, plateforme d'oscillation de véhicule blindé, équipement spécial et autres navires de guerre et porte d'avion,ouverture, réglage de la hauteur du siège, système de suivi des armes,actionneur,support de levage expérimental, la régulation de l'action de l'artillerie de char haute et basse direction, la poussée du carburant de fusée, l'ouverture de la porte du four, etc.
★ Équipement spécial:ligne de production d'automatisation industrielle, ligne d'assemblage, transmission logistique, plateforme de levage, contrôle de décalage, contrôle de vanne, manipulateur de coordonnées,équipement mécanique CT couteau Kama, industrie alimentaire et pharmaceutique, machine-outil CNC, machine à emballer dans l'industrie, presse électronique automobile, indexation des machines de remontage d'équipements textiles, contrôle de la position des matrices, serrage, perçage,positionnement.
★ Équipement expérimental: plateforme de simulation, banc d'essai, machine à ondes, équipement d'essai, etc.
Ce type est particulièrement adapté pour:
Servo pressing, ligne de production d'assemblage de moteur et vous pouvez également acheter notre logiciel de servo pressing ensemble.
