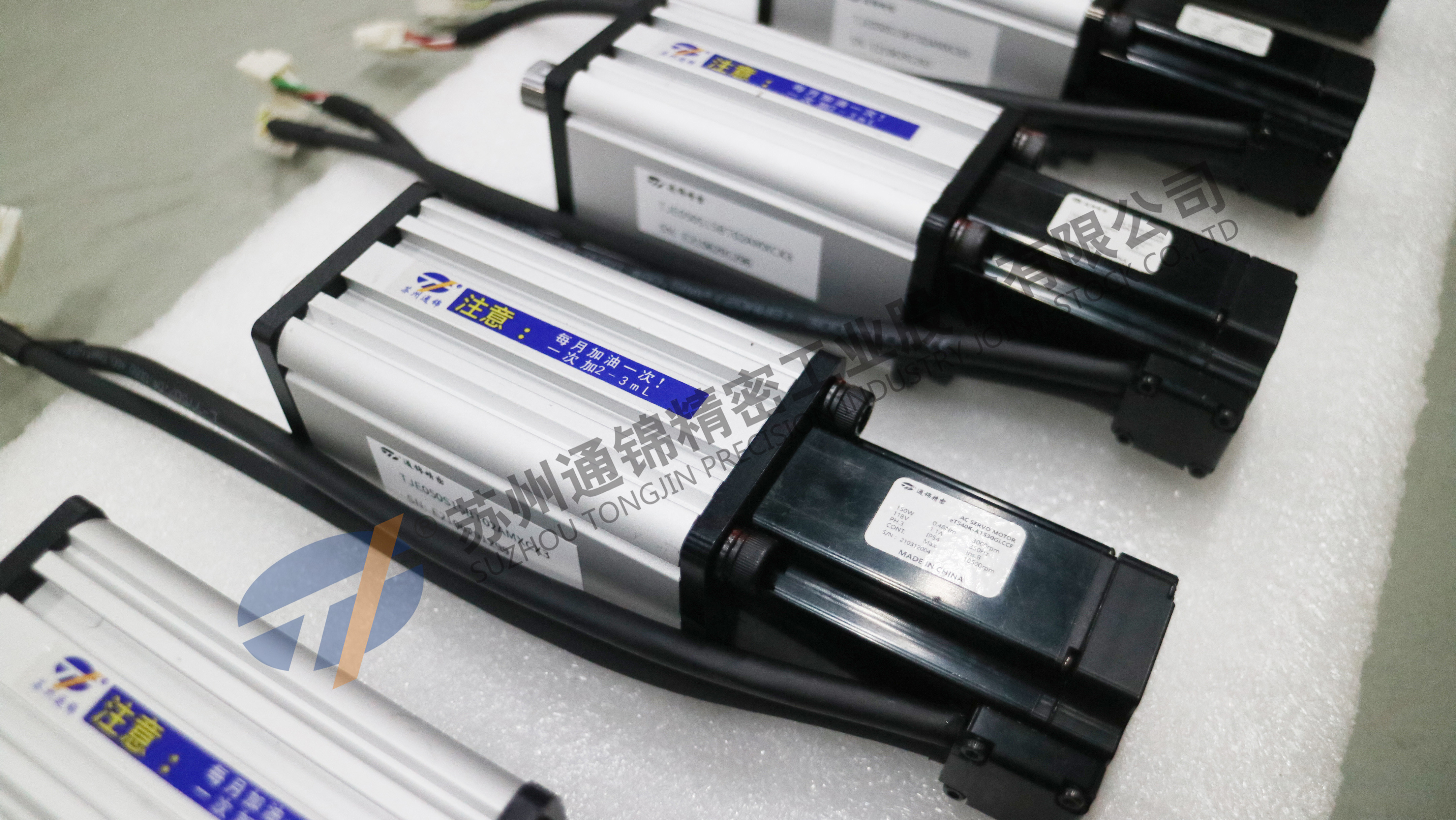

220V Structure compacte Micro Servo Cylindre électrique pour réglage de la hauteur du siège
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | TJ |
| Certification | ISO9001:2008,CE |
| Numéro de modèle | TJE040 |
| Quantité de commande min | PCs 1 |
| Prix | negotiable |
| Détails d'emballage | emballage externe : cartonnez ou boîte non en bois ; emballage de coussin : Mousse d'EPE |
| Délai de livraison | 3-4 semaines |
| Conditions de paiement | T/T, paiement de 30% à l'avance, 70% avant la livraison |
| Capacité d'approvisionnement | 800 PCs par mois |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Matériel | D'autres matériaux | Couleur | norme : le blue&silvery de marine, d'autres peut être adapté aux besoins du client |
|---|---|---|---|
| Vite de mise en service | jusqu'à 200 mm/s | Répétabilité | ± 0,01 mm |
| Un AVC | 50 à 200 mm | force de sortie | jusqu'à 0,65KN |
| type de connexion de moteur | linéaire/parallèle | anti-rotation interne | Avec/sans |
| Plomb à vis | 4 mm | type de connexion de charge | Personnalisé |
| Mettre en évidence | Structure compacte Servo cylindre électrique,Servo-cylindre électrique de 220 V |
||
Description de produit
220V Structure compacte Micro Servo Cylindre électrique pour réglage de la hauteur du siège
1Principe de fonctionnement
Le cylindre électrique est un mouvement linéaire qui convertit le mouvement de rotation du moteur en la tige de poussée par le mouvement de rotation de la vis et de la paire de vis.
En utilisant la caractéristique de commande en boucle fermée du servo-moteur, le contrôle de précision de la poussée, de la vitesse et de la position peut être réalisé de manière pratique,et le programme peut être réalisé en utilisant la technologie de contrôle de mouvement moderne, la technologie de commande numérique et la technologie de bus (réseau).Il peut réaliser le contrôle de mouvement de précision que le cylindre et le moteur hydraulique du cylindre ne peut pas réaliser.
2Définition du modèle de produit
Exemple: TJE075 S100 B. Pour R 05 Une M C 2 P11 O/C N/P
|
N° de série TJE075
TJE040:44×44 mm TJE065:64×64 mm TJE075:75×75 mm TJE095:93 × 93 mm TJE110:111 × 111 mm TJE135:134×134 mm |
S100 Œuvre effective
TJE040:50 à 200 mm TJE065:50 à 250 mm TJE075:50 à 600 mm TJE095:50 à 800 mm TJE110:50 à 1000 mm TJE135:50 à 1200 mm |
|
Type de vis B
A:Vuille d'accueil B: vis à bille C:Vuille à rouleaux |
RAnti-rotation
R: Avec T:Sans ((TJE040 toujours sans cette fonction) |
|
05Vuille à vis
TJE040: 4 mm TJE065:4, 5, 10, 16,20 mm TJE075:4, 5, 10, 20, 40 mm TJE095:4, 5, 6, 8, 10, 25 mm TJE110:5, 6, 8, 10, 20, 32 mm TJE135:10, 20, 50 mm |
Type de montage du moteur
B:parallèlement |
|
Type de montage du cylindre
M1:monture latérale double M2:monture à tour de côté M3:monture de la bride avant M4:monture de la bride arrière M5:Montage de la clef arrière M6:monture de l'arbre arrière MX: personnalisé |
Le type de connexion de charge
C1: mâle C2:Femme C3: boulons en U C4:La charnière de la tête de balle CX: personnalisé |
|
Nombre d'interrupteurs de limite
(En mode par défaut, l'interrupteur NPN est normalement ouvert) |
Commutateurs de limite O/C
O: normalement ouvert C: normalement proche |
|
Type de détecteur
N: NPN P:PNP |
| Réglateur de grille + Capteur de force |
|
Capteur de force:1 4-20mA 2 0 à 10 V Réglateur de grille: 1 TTL 24V 2 RS422 (différence de 5 V) |
|
Si la pièce est manquante, cela signifie qu'il n'y a ni règle de grille ni capteur de force. P01:uniquement avec règle de grille TTL ((24V) P10:uniquement avec règle de grille 4-20mA |
- Je ne sais pas.
1) Afin d'assurer une course efficace, il est nécessaire de réserver 5 mm d'espace entre les deux extrémités.
2) Le capteur ne pouvait pas être monté sur le même côté du moteur lorsque le moteur est monté en parallèle.
2. le couple d'entraînement du servo-cylindre électrique et
Tableau de sélection de la puissance
| Connexion du moteur | Parallèle (entraînement à courroie) | ||||||||
| Taux de réduction | 1 | 1.5 | 3 | 5 | |||||
| Plomb à vis | [mm] | 4 | |||||||
| Puissance du moteur | [KW] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| couple nominal du moteur | Je ne sais pas. | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| Vitesse nominale du moteur | [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Force nominale du cylindre | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| Force maximale du cylindre | [KN] | 0.65 | |||||||
| Vitesse du cylindre | [mm/s] | 0 à 200 | 0 à 130 | 0 à 65 | 0 à 40 | ||||
| Tableau de sélection du couple et de la puissance du servocylindre électrique de la série TJE040 | |||||||||
| Connexion du moteur | Légère (entraînement direct d'accouplement) | ||||||||
| Taux de réduction | 1 | 1.5 | 3 | 5 | |||||
| Plomb à vis | [mm] | 4 | |||||||
| Puissance du moteur | [KW] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| couple nominal du moteur | Je ne sais pas. | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| Vitesse nominale du moteur | [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Force nominale du cylindre | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| Force maximale du cylindre | [KN] | 0.65 | |||||||
| Vitesse du cylindre | [mm/s] | 0 à 200 | 0 à 130 | 0 à 65 | 0 à 40 | ||||
3. Applications
★ Équipement militaire: radar, électeur de missiles, plateforme d'oscillation de véhicule blindé, équipement spécial et autres navires de guerre et porte d'avion,ouverture, réglage de la hauteur du siège, système de suivi des armes,actionneur,support de levage expérimental, la régulation de l'action de l'artillerie de char haute et basse direction, la poussée du carburant de fusée, l'ouverture de la porte du four, etc.
★ Équipement spécial:ligne de production d'automatisation industrielle, ligne d'assemblage, transmission logistique, plateforme de levage, contrôle de décalage, contrôle de vanne, manipulateur de coordonnées,équipement mécanique CT couteau Kama, industrie alimentaire et pharmaceutique, machine-outil CNC, machine à emballer dans l'industrie, presse électronique automobile, indexation des machines de remontage d'équipements textiles, contrôle de la position des matrices, serrage, perçage,positionnement.
★ Équipement expérimental: plateforme de simulation, banc d'essai, machine à ondes, équipement d'essai, etc.
Ce type est particulièrement adapté pour:
l'industrie des services alimentaires (comparé à l'industrieCylindre hydraulique et cylindre pneumatique, c'est beaucoup plus propre).
4Pourquoi nous avoir choisis?
| 1.Construction compacte et petite taille. |
| 2.Haute rigidité, faible inertie et réponse rapide. |
| 3.Haute fiabilité et longue durée de vie. |
| 4.Économie d'énergie et moins de bruit. |
| 5.Assemblage et utilisation pratiques, entretien simple. |
| 6Une année d'assurance qualité, service de maintenance à vie. |
